În lumea transmisiei mecanice a puterii, puține dispozitive oferă aceeași combinație de simplitate, compactitate și multiplicare a cuplului ca și un reductor de viteză angrenaj melcat . Indiferent dacă sunteți un student la inginerie, un tehnician de întreținere sau un hobbyist care construiește prima mașină automată, înțelegerea acestei componente esențiale vă va ajuta să luați decizii mai bune de proiectare și achiziții.

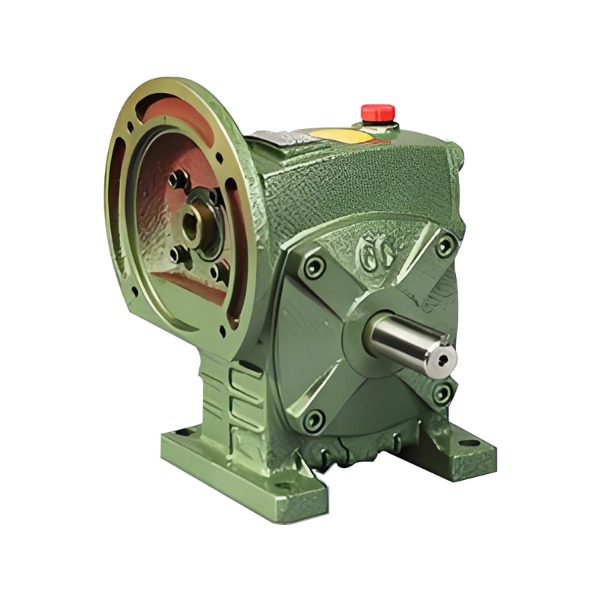

Un reductor de viteză cu angrenaj melcat este un dispozitiv mecanic care reduce viteza de rotație în timp ce crește cuplul. Este alcătuit din două elemente principale: un melc (care arată ca un șurub) și o roată melcat (o roată dințată cu dinți elicoidali). Viermele este componenta motrice; roata melcată este componenta antrenată.
Spre deosebire de trenurile de viteze convenționale în care arborii sunt paraleli, un reductor de viteză a angrenajului melcat transmite de obicei mișcarea între arbori perpendiculari, care nu se intersectează. Această configurație în unghi drept economisește spațiu și permite modele compacte ale mașinilor.
Principiul de funcționare este înșelător de simplu. Pe măsură ce viermele se rotește, firele sale elicoidale împing dinții roții melcate. Deoarece firul viermei este în esență un plan continuu, înclinat, înfășurat în jurul unui cilindru, fiecare rotație completă a viermei avansează roata vierme doar cu un dinte (sau o fracțiune de dinte).
Această geometrie creează un raport mare de reducere într-o singură etapă. De exemplu, dacă viermele are o singură pornire (un fir continuu), o rotire completă a viermei mișcă roata viermei cu un dinte. Dacă roata are 50 de dinți, arborele de ieșire se rotește la 1/50 din viteza de intrare.
Comportamente mecanice cheie:
Important: nu toate unitățile vierme sunt autoblocante. Condiția de autoblocare depinde de unghiul de avans și de coeficientul de frecare. O regulă generală: un unghi de plumb sub aproximativ 5-6 grade asigură, în general, un comportament de autoblocare.
Înțelegerea pieselor ajută la depanare și selecție. Mai jos este o defalcare simplă:
| Component | Funcția |
|---|---|
| Vierme (intrare) | Un arbore din oțel călit cu filete elicoidale; se conectează la motor. |
| Roată melcată (ieșire) | Un angrenaj din bronz sau alamă care se integrează cu viermele; reduce viteza si creste cuplul. |
| Locuințe | Închide setul de viteze, reține lubrifiantul și menține alinierea arborelui. |
| Rulmenți | Susține arborii de intrare și de ieșire, reducând frecarea și uzura. |
| Garnituri si garnituri | Preveniți scurgerea lubrifiantului și țineți contaminanții. |
| Sistem de lubrifiere | De obicei, baie de ulei sau circulație forțată; esențial pentru disiparea căldurii. |
Alegerea materialelor este deliberată: melcul este realizat din oțel dur, în timp ce roata este din bronz mai moale. Această împerechere diferită a materialelor reduce uzura și permite roții mai moale să se conformeze ușor cu melcul, îmbunătățind zona de contact și distribuția sarcinii.
Una dintre caracteristicile definitorii ale unui reductor de viteză cu angrenaj melcat este capacitatea de a obține rapoarte mari de reducere într-un spațiu compact. Unitățile cu o singură etapă oferă de obicei rapoarte de la 5:1 la 100:1. Unitățile cu două trepte pot depăși 1000:1.
Cu toate acestea, această reducere mare vine cu un compromis: eficiență. Deoarece melcul alunecă mai degrabă pe roată decât să se rostogolească, pierderile prin frecare sunt semnificative. Intervalele tipice de eficiență sunt:
Pentru comparație, un reductor cu roți dințate drepte cu raport similar ar putea atinge o eficiență de 95%, dar nu va oferi autoblocare sau același aspect compact în unghi drept.
Inginerii și designerii aleg reductoare de viteză cu angrenaje melcate pentru mai multe beneficii tangibile:
Reducere mare într-o singură etapă
Alte tipuri de angrenaje au adesea nevoie de două sau trei trepte pentru a se potrivi cu reducerea unei etape melcate. Acest lucru reduce numărul de piese, timpul de asamblare și dimensiunea totală a echipamentului.
Transmiterea puterii în unghi drept
Atunci când un motor trebuie montat perpendicular pe arborele antrenat, un reductor de viteză al angrenajului melcat rezolvă problema de aranjare fără roți dințate conice suplimentare sau suporturi complexe.
Capacitate de autoblocare
În aplicațiile de ridicare (de exemplu, ascensoare, cricuri, înclinații ale transportoarelor), caracteristica de autoblocare împiedică rotația inversă atunci când este întreruptă puterea. Aceasta acționează ca o frână mecanică, sporind siguranța.
Funcționare silențioasă și lină
Cuplarea continuă cu alunecare produce mai puține vibrații și zgomot în comparație cu alte tipuri de viteze, în special la viteze moderate.
Toleranta la suprasarcina
Ușoarele dezaliniri sau supraîncărcările momentane sunt mai bine tolerate deoarece materialul roții melcate (bronz) se poate deforma elastic fără defectare fragilă.
Nicio tehnologie nu este perfectă. Un reductor de viteză cu angrenaj melcat are mai multe constrângeri care trebuie luate în considerare în proiectarea sistemului.
Eficiență mai scăzută
După cum sa menționat, frecarea reduce eficiența, mai ales la rapoarte mai mari. Aceasta înseamnă că se pierde mai multă energie sub formă de căldură, ceea ce poate necesita răcire suplimentară în aplicațiile cu funcționare continuă.
Generare de căldură
Căldura excesivă degradează lubrifiantul și poate deteriora garniturile sau poate provoca dilatarea termică a componentelor. Inginerii trebuie să calculeze limitele de putere termică, nu doar limitele mecanice de cuplu.
Viteză de intrare limitată
Vitezele mari de intrare (peste 3000–4000 rpm) pot duce la supraîncălzire și uzură rapidă. Reductoarele cu melc sunt cele mai potrivite pentru viteze de intrare moderate de la motoarele de curent alternativ, servomotoarele sau motoarele hidraulice.
Reacție
Deși antrenările melcate pot fi fabricate cu joc redus (clase de precizie), unitățile comerciale standard au un joc mai mare decât cutiile de viteze de înaltă calitate sau planetare. Acest lucru este important pentru aplicații de poziționare precisă, cum ar fi mesele rotative CNC.
Întâlnești reductoare de viteză cu angrenaje melcate în multe mașini de zi cu zi și industriale. Mai jos sunt exemple comune grupate după funcție.
| Zona de aplicare | Caz de utilizare tipic |
|---|---|
| Manipularea materialelor | Transmisii cu benzi transportoare, paletizoare, mese de ridicare |
| Automobile | Geamuri electrice, dispozitive de reglare a scaunelor, sisteme de direcție |
| Utilaje industriale | Mixere, agitatoare, mese de indexare, echipamente de ambalare |
| Echipament de ridicare | Palan, trolii, cricuri, ascensoare foarfece |
| Agricultura | Snec pentru cereale, malaxor, sisteme de irigare |
| Porți și bariere | Porti cu brat, porti culisante, bariere de parcare |
În fiecare dintre aceste exemple, cerința cheie este de obicei un cuplu ridicat la viteză mică, uneori cu o cerință de autoblocare sau constrângeri de spațiu.
Alegerea unității potrivite pentru mașina dvs. implică mai mult decât raport și cuplu. Urmați această secvență logică:
Pasul 1 – Definiți cerințele de intrare și de ieșire
Pasul 2 – Determinați factorul de serviciu
În funcție de tipul de sarcină (uniformă, șoc moderat, șoc puternic) și orele zilnice de funcționare. Înmulțiți cuplul necesar cu factorul de service pentru a obține cuplul de proiectare.
Pasul 3 - Verificați raportul
Împărțiți viteza de intrare la viteza de ieșire. Selectați cel mai apropiat raport standard disponibil.
Pasul 4 – Verificați capacitatea termică
Asigurați-vă că reductorul poate disipa căldura fără a depăși creșterea admisibilă a temperaturii. Dacă nu, luați în considerare o unitate mai mare, răcire externă sau lubrifiere forțată.
Pasul 5 – Confirmați orientarea de montare
Reductoarele cu vierme sunt adesea umplute cu ulei până la un anumit nivel. Montarea cu susul în jos sau într-un unghi nestandard poate necesita modificări speciale de lubrifiere.
Pasul 6 - Verificați cerințele de autoblocare
Dacă prevenirea deplasării înapoi este critică, confirmați cu producătorul că unghiul de avans selectat și condiția de frecare asigură autoblocarea sub sarcină și temperatura de funcționare.
Ungerea corectă este cel mai important factor pentru longevitatea unui reducător de viteză cu angrenaj melcat. Contactul de alunecare generează căldură și efort de forfecare pe care uleiurile obișnuite de viteze nu le pot rezista.
Ghid de alegere a lubrifiantului:
Lista de verificare a intretinerii:
Semnele de probleme includ: căldură excesivă a carcasei (peste 200°F / 93°C), vibrații crescute sau un miros întunecat de ars de la lubrifiant.
Î1: Este un reductor de viteză cu angrenaj melcat reversibil?
R: Nu în mod normal. Majoritatea unităților standard nu pot fi conduse înapoi din cauza autoblocării. Modelele speciale cu frecare redusă (de exemplu, cu rulmenți cu role pe melcat) pot fi reversibile, dar sunt mai puțin frecvente.
Î2: De ce sunt roțile melcate din bronz?
R: Bronzul are proprietăți excelente împotriva uzului împotriva oțelului întărit, plus o bună conformabilitate și rezistență la coroziune. Bronzul de aluminiu sau bronzul fosfor sunt alegeri tipice.
Î3: Pot folosi un reductor de viteză cu angrenaj melcat pentru serviciu continuu?
R: Da, dar trebuie să calculați ratingul termic. Pentru funcționare 24/7, alegeți o dimensiune a cadrului mai mare decât sugerează calculul cuplului mecanic pur sau adăugați răcire forțată.
Î4: Care este diferența dintre un reductor cu vierme și un reductor planetar?
R: Un reductor planetar oferă o eficiență mai mare și un joc mai mic, dar nu are autoblocare și este, în general, mai scump pentru rapoarte mari de reducere. Un reductor cu vierme este mai simplu, cu autoblocare și mai compact pentru aplicații în unghi drept.
Un reductor de viteză cu angrenaj melcat este o soluție robustă, compactă și versatilă pentru reducerea vitezei în timp ce multiplicați cuplul - mai ales atunci când aveți nevoie de un aspect în unghi drept sau de protecție pasivă antiretroale. Deși eficiența sa este mai mică decât alte tipuri de angrenaje, avantajele reducerii înalte într-o singură etapă, funcționarea silențioasă și autoblocarea inerentă îl fac indispensabil în industriile, de la manipularea materialelor la sistemele auto.
Când selectați o unitate, concentrați-vă pe trei factori critici: raportul de reducere, capacitatea termică și tipul de lubrifiere. Cu o selecție și întreținere corespunzătoare, un reductor de viteză melcat de calitate va oferi ani de serviciu fiabil.
