Cutii de viteze melcate vs alte tipuri de angrenaje: beneficii si dezavantaje

În sistemele de transmisie mecanică, alegerea tipului potrivit de cutie de viteză este crucială pentru a asigura eficiența, durabilitatea și performanța. Dintre diferitele tipuri de angrenaje, cutii de viteze melcate se remarcă prin designul lor unic și prin aplicațiile specifice. Cu toate acestea, este esențial să înțelegi cum se compară cutiile de viteză cu melc cu alte tipuri de angrenaje, cum ar fi roți dințate, roți dințate elicoidale și roți dințate conice, pentru a determina cea mai potrivită pentru nevoile dvs.

Ce sunt cutiile de viteze Worm?

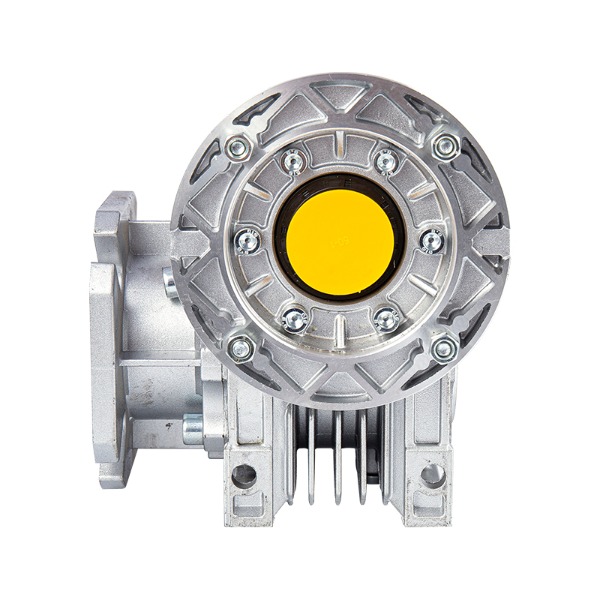

O cutie de viteze cu melc este un tip specific de angrenaj în care un melc (un angrenaj sub formă de șurub) se integrează cu o roată melcată (un angrenaj cu dinți care cuplează melcul). Acest design permite transmiterea cuplului mare și este capabil să atingă un raport de reducere semnificativă într-un spațiu compact. Cutiile de viteze cu melc sunt folosite pe scară largă în aplicații în care constă în spațiul și cuplul mare sunt o problemă, cum ar fi transportoare, ascensoare și chiar unele sisteme auto.

Caracteristicile cheie ale cutiilor de viteze melcate

• Rate mari de reducere: Cutiile de viteze cu melc pot realiza reduceri substanțiale de viteză într-o singură etapă, adesea în intervalul de la 20:1 la 300:1, făcându-le ideal pentru aplicații cu cuplu ridicat.
• Transmisie în unghi drept: Cutiile de viteze cu melc asigură o viraj de 90 de grad în direcția transmisiei, ceea ce poate fi benefic pentru proiectele în care există constrângeri de spațiu.
• Caracteristica de autoblocare: Unul dintre avantajele cheie ale cutiilor de viteze melcate este capacitatea lor de a se autobloca. Aceasta înseamnă că atunci când angrenajul melcat nu este antrenat, împiedică rotirea roții melcate, ceea ce este util în mecanismele de ridicare și ținere.
• Eficiență: În timp ce cutiile de viteze melcate sunt relativ eficiente în transmisia cuplului, ele tind să aibă o eficiență mai scăzută în comparație cu alte tipuri de angrenaje din cauza pierderilor de frecare dintre melcat și roată melcată.

Compararea cutiilor de viteze cu melc cu alte tipuri de angrenaje

În timp ce cutiile de viteze melcate sunt foarte eficiente în aplicații specifice, este important să le comparăm cu alte tipuri de angrenaje folosite în mod obișnuit în ceea ce privește binele și dezavantajele lor.

Cutii de viteze melcate vs

Roțile dințate drepte sunt cel mai comun tip de angrenaj și constau din dinți drepti care sunt paraleli cu axa de rotație. Ele sunt simple, rentabile și eficiente în transmisia de putere.

Dezavantajele angrenajelor drepte:

• Roțile dințate drepte nu sunt ideale pentru aplicații care necesită rapoarte de reducere semnificativă. Funcționarea la viteză mare poate duce la zgomot și uzură.
• Ele nu oferă funcționează de autoblocare ca și cutiile de viteze melcate.

Cutii de viteze melcate vs angrenaje elicoidale

Roțile dințate elicoidale prezentați dinți tăiați la o unghiă față de axa de rotație. Acest design oferă o funcționare mai lină și mai silențioasă în comparație cu roți dințate drepte, dar necesită o aliniere mai precisă.

Dezavantajele angrenajelor elicoidale:

• Angrenajele elicoidale pot fi complexe de fabricat și mai costisitoare decât alte tipuri de angrenaje.
• Spre deosebire de cutiile de viteze melcate, acestea nu ofera functionalitate de autoblocare.

Cutii de viteze melcate vs. angrenaje conice

Roțile conice sunt proiectate pentru a transmite mișcarea între arbori care se intersectează, de obicei la 90 de grade. Ele sunt folosite în aplicații în care axele arborilor de intrare și de ieșire nu sunt paralele.

Dezavantajele angrenajelor conice:

• Roțile conice pot fi mai complexe de instalat și aliniat, necesitând adesea o setare precisă pentru a funcționa corect.
• Acestea tind să fie mai voluminoase decât cutiile de viteze melcate, ceea ce poate să nu fie ideal pentru aplicații compacte.

Avantajele si dezavantajele cutiilor de viteze cu melc

Beneficii:

Design compact: Cutiile de viteze cu melc permit reducerea dimensiunii și spațiului, făcându-le potrivite pentru spații înguste.

Rate mari de reducere: Cutiile de viteze melcate pot atinge rapoarte mari de reducere într-o singură treaptă, ceea ce nu este posibil cu multe alte tipuri de angrenaje.

Autoblocare: This caracteristică unică este utilă în special în aplicațiile în care menținerea sarcinii este esențială, cum ar fi ascensoarele și palanele.

Funcționare silențioasă: Datorită naturii angrenajului melcat, aceste cuții de viteze tind să funcționeze relativ liniștit în comparație cu roți dințate drepte sau conice.

Dezavantaje:

Eficiență mai scăzută: Cutiile de viteze melcate suferă de frecare între melcat și roata melc, ceea ce duce la o eficiență mai scăzută în comparație cu alte tipuri de angrenaje.

Generare de căldură: Datorită frecării, cutiile de viteze melcate generează mai multă căldură, ceea ce poate necesita răcire sau lubrifiere pentru performanțe optime.

Cost: Deși sunt relativ ieftine pentru unele aplicații, cutiile de viteze melcate pot fi mai costisitoare cupluri ridicate, necesită aplicații de fabricație de precizie.

Aplicații ale cutiilor de viteze melcate

Cutiile de viteze cu melc sunt ideale pentru aplicații care necesită rapoarte semnificative de reducere și design compact. Ele sunt folosite în mod obișnu în industrii precum:

• Ascensoare și ascensoare: Caracteristica de autoblocare este crucială pentru prevenirea mișcării inverse.
• Transportoare: Potrivit pentru aplicații în care sarcinile grele trebuie deplasate încet.
• Sistem auto: Folosit în mecanismele de direcție și sistemele de reducere a vitezelor.
• Trolii și palanuri: Esențial în sistemele de ridicare, oferind un cuplu ridicat într-un spațiu compact.

Concluzie

Alegerea cutiei de viteze potrivite pentru aplicatia dvs. depinde de mai mulți factori, inclusiv de constrângere a spațiului, cerințele de cuplu și nevoile de eficiență. În timp ce cutiile de viteze melcate oferă beneficii, cum ar fi rapoarte mari de reducere și caracteristici de autoblocare, ele vin cu limitări, cum ar fi eficiența mai scăzută și generarea de căldură. Alte tipuri de angrenaje, cum ar fi roți dințate drept, roți dințate elicoidale și roți dințate conice oferă propriile avantaje, în special în ceea ce privește eficiența mai mare și funcționarea mai silențioasă.

Înțelegerea lor specifice ale aplicației dumneavoastră vă va ajuta să determinați ce tip de cutie de viteze este cel mai potrivit pentru nevoile dumneavoastră. Când sunteți îndoieli, consultați-vă cu un expert în sistemele de transmisie cutie de viteze poate oferi informații valoroase.

Întrebări frecvente

1. Care este principalul avantaj al unei cutii de viteze melcate fata de alte angrenaje?

• Avantajul cheie al cutiilor de viteză melcate este capacitatea lor de a oferi rapoarte mari de reducere într-un spațiu compact, împreună cu caracteristica unică de autoblocare.

2. Cum se compară o cutie de viteze cu melc ca eficiență cu alte tipuri de angrenaje?

• Cutiile de viteze melcate sunt mai puțin eficiente decât angrenajele cilindrice sau elicoidale din cauza frecării dintre melcat și roată melcată.

3. Cutiile de viteze melcate sunt potrivite pentru aplicatii de mare viteză?

• Cutiile de viteze melcate nu sunt, în general, ideale pentru aplicații de mare viteză. Sunt cel mai bine mică în setări de viteză și cuplu mare.

4. Cutiile de viteze melcate pot fi folosite în medii în aer liber sau dure?

• Da, cutiile de viteze melcate pot fi folosite in medii dure, dar poate fi necesara lubrifiere si racirea pentru a gestiona generarea de caldura.
