Parametrii produsului
1. Exemplu de model: NRV-VS-F1 30/40/50/63/75/90/110
2. Gama raportului de transmisie: 5~100 (modele comune)
3. Putere de intrare: 0,12kW~18,5kW
4. Cuplu de ieșire: 15N·m~2500N·m
5. Viteza de intrare: ≤1800r/min (valoare recomandată)
6. Formular de instalare: Tip flanșă (interfață specială cu flanșă de tip F1, potrivită pentru motorul standard B5/B14)
7. Eficiență: 75%~92% (ajustat dinamic în funcție de raportul de transmisie și sarcină)
8. Greutate: 2,5 kg ~ 150 kg (crește cu modelul)
9. Nivel de protecție: IP66 (rezistență sporită la praf și apă)
10. Temperatura de funcționare: -25℃~ 100℃ (temperatura de toleranță pe termen scurt poate ajunge la 120℃)

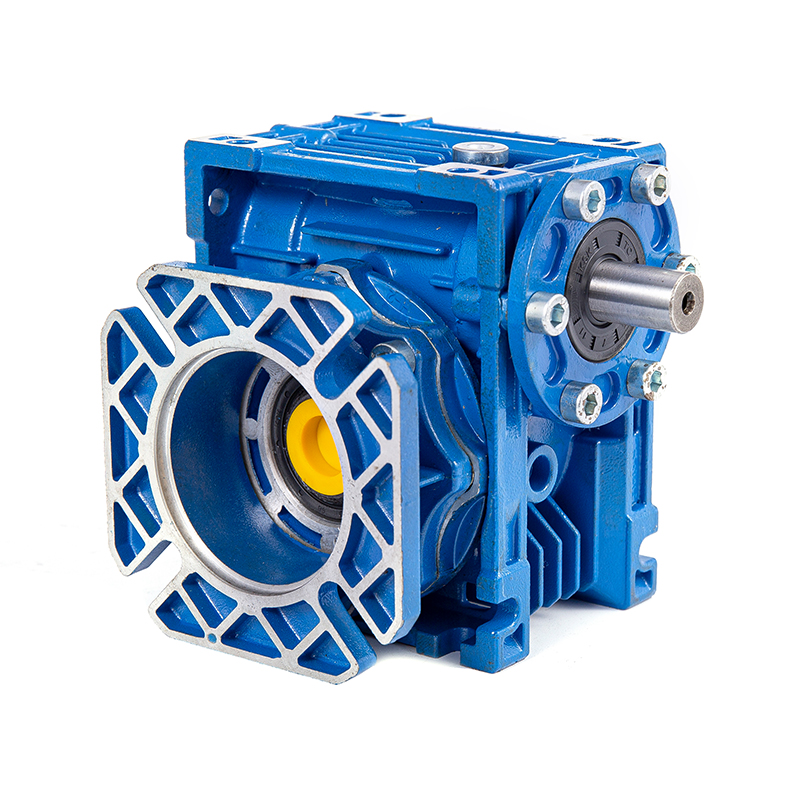

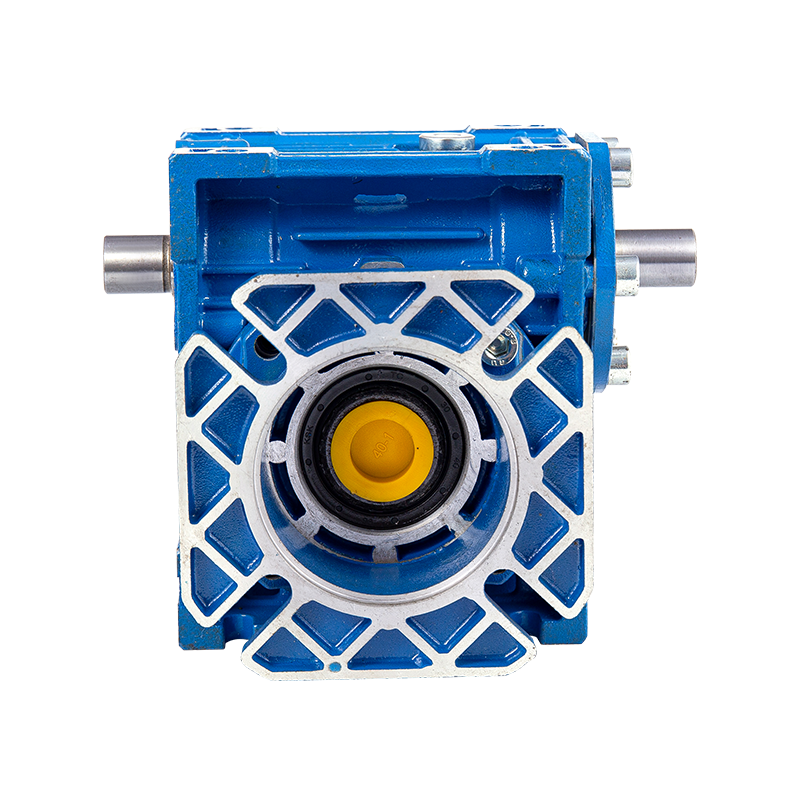

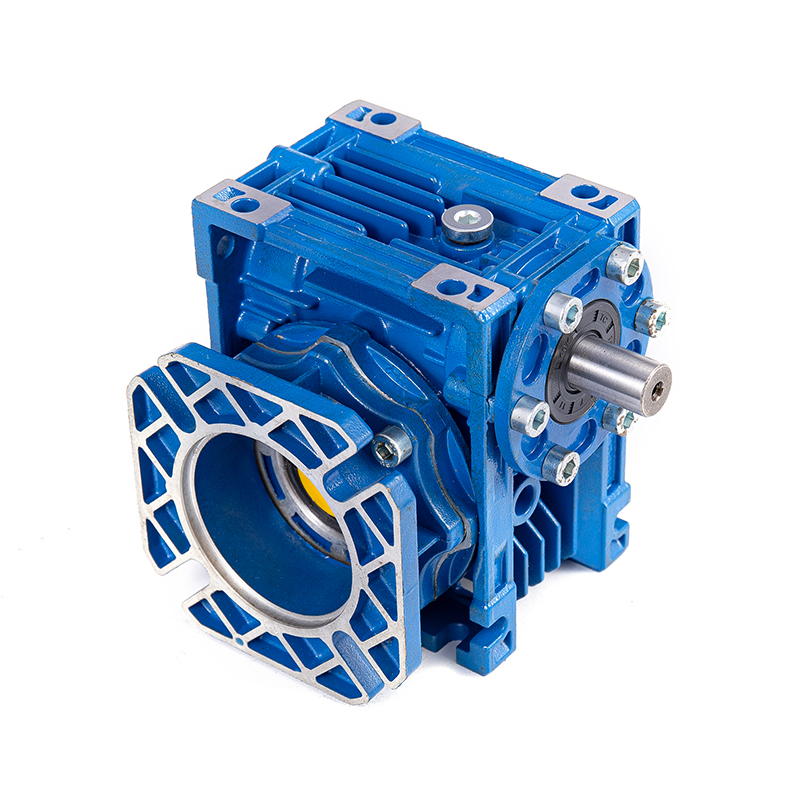

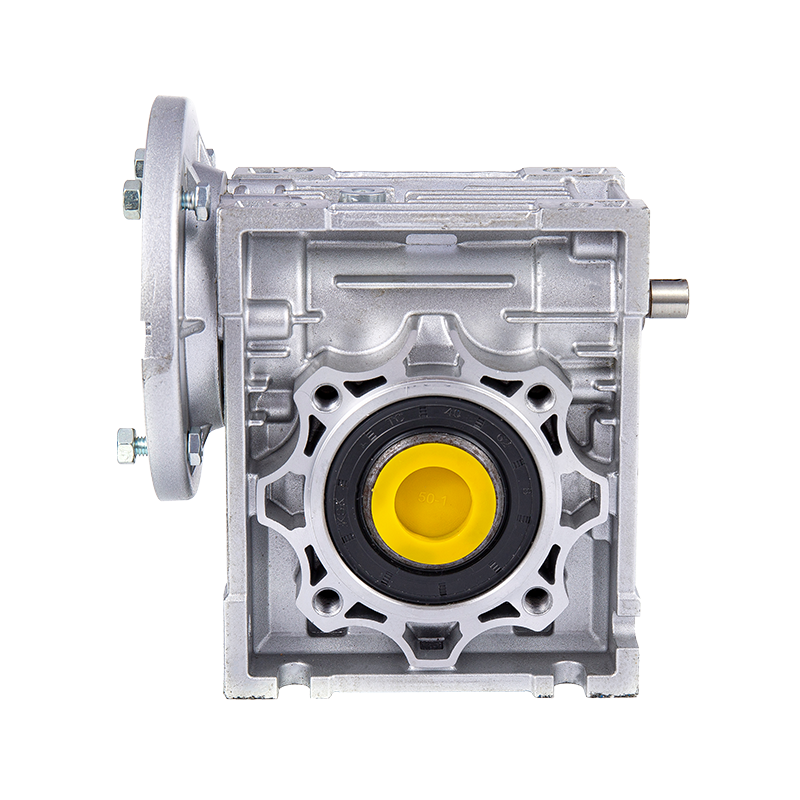

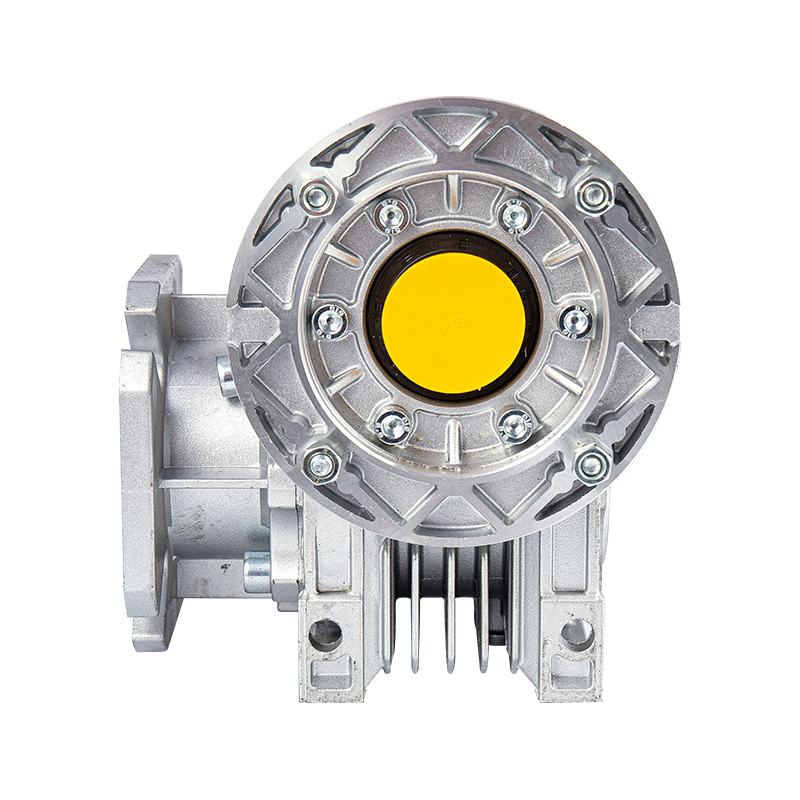

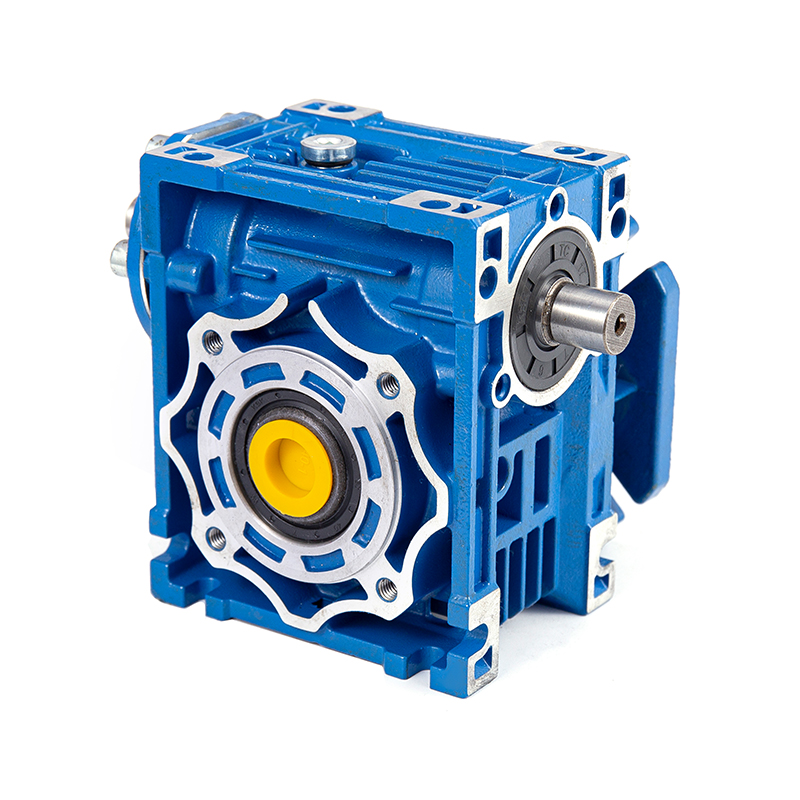

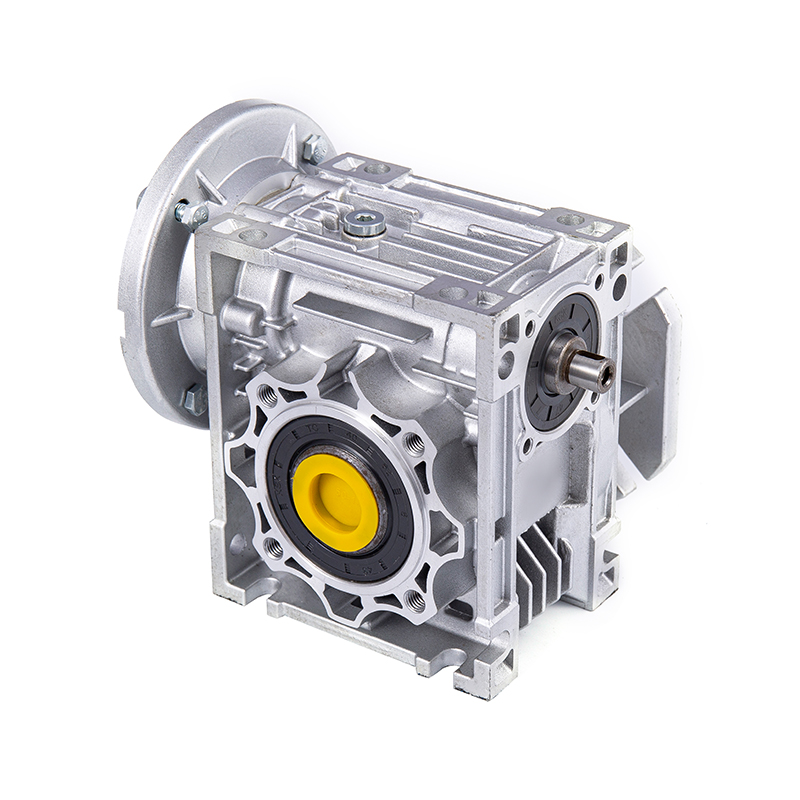

Reductorul melcat NRV-VS-F1 este un dispozitiv de reducere de precizie bazat pe transmisie melcat, conceput pentru scenarii industriale de înaltă precizie și fiabilitate ridicată.
Caracteristicile sale de bază includ:
- Structura angrenajului melcat: Viermele adoptă un proces de stingere de înaltă frecvență din oțel 45#, iar roata melc folosește material din bronz de staniu pentru a obține un echilibru între rezistență ridicată și rezistență la uzură.
- Interfață specială cu flanșă (tip F1): Optimizați dimensiunea flanșei și poziția orificiului șurubului, adaptați-vă la servomotoare, motoare pas cu pas și motoare asincrone generale și reduceți nevoia de adaptoare de instalare.
- Extindere modulară: Suportă configurație în serie sau paralelă în mai multe etape și extinde în mod flexibil raportul de transmisie și cuplul de ieșire.
- Design de lubrifiere: Unsoare încorporată de lungă durată (lubrifiant alimentar opțional), potrivită pentru medii curate.
Automatizare industriala: Acționare cu articulație a brațului robotizat, linie de asamblare automată, platformă de poziționare de precizie.
- Echipamente energetice noi: Reglarea suportului de urmărire fotovoltaică, sistem cu pas variabil de generare a energiei eoliene.
- Echipament medical: Mecanism de rotație a mașinii CT, modul de transmisie a robotului chirurgical.
-Prelucrarea alimentelor: Mașină de umplere aseptică, antrenare a rezervorului de amestecare, transmisie de putere a mașinilor de ambalare.
- transport feroviar: Acționare ușă de siguranță platformă, reglare sistem de ventilație a căruciorului.
1. Transmisie de înaltă precizie
- Distanța de plasare a angrenajului melcat este reglabilă (≤0,05 mm), potrivită pentru controlul de precizie al poziționării.
2. Performanță îmbunătățită de etanșare
- Structura de etanșare labirint a etanșării cu două buze pentru a preveni scurgerile de grăsime și pătrunderea contaminanților externi.
3. Design rezistent la temperaturi ridicate
- Carcasa este fabricată din aliaj de aluminiu ADC12 turnat sub presiune, cu performanțe excelente de disipare a căldurii și suportă funcționarea pe termen scurt la temperaturi înalte.
4. Joc scăzut și rigiditate ridicată
- Arborele de ieșire este stins și revenit, iar capacitatea de încărcare radială este mărită cu 20%, ceea ce este potrivit pentru scenariile de oscilare cu sarcină grea.
5. Compatibilitate inteligentă
- Interfața de encoder opțională sau modulul de frână pot fi utilizate pentru a îndeplini cerințele de control în buclă închisă ale sistemului servo.
6. Verde și economisind energie
- Designul optimizat al dintelui reduce pierderea prin frecare, iar raportul cuprinzător de eficiență energetică este crescut la mai mult de 90%.
7. Redundanță de siguranță
- Funcție dublă de autoblocare (frână electromagnetică opțională cu autoblocare mecanică) pentru a asigura parcarea în siguranță a încărcăturilor verticale.
Procesul tehnic al reductorului cu angrenaje melcate integrează cele trei avantaje de bază ale materialelor de înaltă rezistență, procesării de precizie și designului modular. Prin cementare și călire, șlefuire a angrenajului CNC, structură de etanșare dublă și alte procese inovatoare, realizează un echilibru între precizie ridicată, fiabilitate ridicată și adaptabilitate la mediu. Costul său de proces este relativ mare, dar este potrivit pentru scenarii industriale cu cerințe stricte de performanță, cum ar fi automatizări, energie nouă și echipamente medicale.
Pentru oferte exclusive și ultimele oferte, înscrieți-vă introducând adresa dvs. de e-mail mai jos.
Introducere Precizia, stabilitatea și controlabilitatea devin indicatori esențiali în sistemele moderne de ridicare și poziționare. Pe măsură ce industriile se îndreaptă către fluxuri de lucru mai inteligente și mai eficiente, dispozitivele de control al mișcări...
View MoreAstăzi, ne bucurăm că încărcând un container plin în fabrica noastră, acesta este primul container exportat direct de departamentul nostru de vânzări. Din 2009, ca producător rădăcină de reductoare de cutie de viteze, fabrica noastră a devenit un furnizor de încredere pentr...
View MoreÎn sistemele industriale moderne, cutii de viteze melcate joacă un rol crucial în realizarea transmisiei cuplului ridicat în spații compacte. Selectarea cutiei de viteze melcate potrivite pentru o anumită aplicație necesită o înțelegere aprofundată a cerințelor o...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. este situată în centrul industrial și comercial al Chinei, aproape de autostrada Shanghai-Hangzhou-Ningbo și de Aeroportul Internațional Xiaoshan, cu o locație geografică superioară, resurse tehnice și mediu cultural. Produsele companiei sunt bine vândute în toată țara și exportate în Europa, America, Orientul Mijlociu, Asia de Sud și Australia. După ani de dezvoltare rapidă, compania a devenit o întreprindere de bază a „Orașului natal al reductorilor” din Hangzhou, specializată în cercetare și dezvoltare, producție și vânzări de Reductoare de viteză cu angrenaje melcate NRV-VS-F1 .
1. Avantajele tehnice de bază ale reductorului melcat NRV-VS-F1
Acest produs folosește o carcasă din aliaj de aluminiu de înaltă calitate, care are caracteristicile de a fi frumoasă, ușoară și nu ruginește niciodată. Este utilizat pe scară largă în industria ușoară, industria chimică, alimentară, ambalaj, mașini de sticlă, ceramică, produse farmaceutice și alte industrii, precum și în diverse linii de automatizare a producției, linii de transport, linii de asamblare etc. care necesită reglarea vitezei.
2. Proiectare de optimizare a eficienței transmisiei
Îmbinarea precisă a melcului și angrenajului: tehnologia de șlefuire de înaltă precizie este utilizată pentru a asigura o îmbinare strânsă între melcat și roata melc, pentru a reduce pierderea prin frecare și pentru a îmbunătăți eficiența transmisiei (de obicei până la 90% sau mai mult).
Design cu joc redus: optimizați potrivirea perechilor de angrenaje, reduceți jocul de retur și este potrivit pentru echipamentele de automatizare cu cerințe de poziționare de înaltă precizie.
Tehnologia de lubrifiere: lubrifierea de înaltă performanță cu grăsime sau în baie de ulei este utilizată pentru a reduce creșterea temperaturii de funcționare și pentru a prelungi durata de viață.
3. Caracteristicile de autoblocare și aplicațiile acestora
Funcție de autoblocare unidirecțională: designul special al unghiului elicei al melcului și al angrenajului permite melcului să antreneze roata melcat, dar roata melcului nu poate conduce invers, ceea ce este potrivit pentru scenarii anti-inversare (cum ar fi ascensoare, benzi transportoare etc.).
Sigur și fiabil: în caz de întrerupere a curentului sau de oprire de urgență, funcția de autoblocare poate împiedica alunecarea sarcinii și poate îmbunătăți siguranța echipamentului.
Industrii aplicabile: mașini de ambalare a alimentelor, linii de asamblare automate, linii de producție de sticlă etc., unde este necesară poziționarea precisă anti-retracție.
4. Competitivitatea industriei
În calitate de producători personalizat de reductor de viteză a angrenajului melcat NRV-VS-F1 și furnizori din China de reductor de viteză a angrenajului melcat NRV-VS-F1, produsele Hangzhou Yinhang Reduction Gears Co., Ltd. sunt recunoscute pe scară largă pe piețele interne și externe datorită avantajelor lor, cum ar fi greutatea redusă, rezistența la coroziune și zgomotul redus. Sunt potrivite în special pentru industriile cu cerințe ridicate de igienă, cum ar fi cea alimentară și cea medicală.
Ghid tipic de aplicare și selecție a reductoarelor cu angrenaje melcate din seria NRV-VS-F1 în automatizarea industrială
Hangzhou Yinhang Reduction Gears Co., Ltd. este situată în centrul industrial și comercial al Chinei, aproape de autostrada Shanghai-Hangzhou-Ningbo și de Aeroportul Internațional Xiaoshan, cu o locație geografică superioară, resurse tehnice și mediu cultural. Produsele companiei sunt bine vândute în toată țara și exportate în Europa, America, Orientul Mijlociu, Asia de Sud și Australia. După ani de dezvoltare constantă, a devenit o întreprindere de bază în „Orașul natal al reductoarelor” din Hangzhou, specializată în producția și furnizarea personalizate de reductoare cu angrenaje melcate NRV-VS-F1.
Această serie de produse utilizează carcase din aliaj de aluminiu de înaltă calitate, cu avantajele de a fi frumoase, ușoare și nu ruginesc niciodată. Este utilizat pe scară largă în industria ușoară, industria chimică, alimentară, ambalaj, mașini de sticlă, ceramică, farmaceutică și alte industrii, precum și în diverse linii de automatizare a producției, linii de transport, linii de asamblare etc. care necesită reglarea vitezei și este bine primit de clienți.
1. Aplicații tipice ale reductorului melcat NRV-VS-F1
Utilaje pentru ambalarea alimentelor
Se aplică mașinilor de umplere, mașinilor de etanșare, mașinilor de etichetat etc. Carcasa din aliaj de aluminiu îndeplinește cerințele de igienă de calitate alimentară, este rezistentă la coroziune și ușor de curățat.
Linie de producție automată
Asigurați o reglare stabilă a vitezei în liniile de asamblare, benzi transportoare și sisteme de sortare pentru a asigura transmisie precisă și funcționare cu zgomot redus.
Echipamente din sticla si ceramica
Folosit în utilaje de precizie, cum ar fi tăierea și șlefuirea muchiilor, caracteristicile de autoblocare ale angrenajului melcat previn inversarea sarcinii și îmbunătățesc siguranța.
Echipamente farmaceutice si chimice
Materialele rezistente la coroziune sunt potrivite pentru medii umede sau chimice, cum ar fi mixere, echipamente de umplere etc.
Sistem logistic ușor
Obțineți o transmisie eficientă a puterii în mașinile de sortat și platformele de ridicare, iar designul ușor reduce sarcina echipamentului.
2. Factori cheie pentru selecție
Cerințe de sarcină și cuplu
Selectați modelul potrivit în funcție de cuplul (N·m) cerut de echipament pentru a evita suprasarcina sau pierderea de energie.
Intervalul raportului de reducere
Seria NRV-VS-F1 oferă o varietate de rapoarte de reducere (cum ar fi 5:1 până la 100:1), care trebuie să se potrivească cu cerințele de viteză și de ieșire a motorului.
Metoda de instalare
Instalare cu flanșă de susținere (NRV) sau verticală (NRV-VS) pentru a se adapta la diferite amenajări ale spațiului.
Adaptabilitate la mediu
Carcasa din aliaj de aluminiu este potrivită pentru medii umede și cu praf, iar nivelul de protecție (cum ar fi IP65) poate fi personalizat pentru condiții speciale de lucru.
Eficiență energetică și întreținere
Eficiența transmisiei angrenajului melcat este de aproximativ 70% ~ 90% și este necesară lubrifierea regulată pentru funcționarea pe termen lung (se recomandă grăsime alimentară).
3. Avantajele personalizării Hangzhou Yinhang
Design flexibil: acceptă personalizarea diametrelor arborelui și a dimensiunilor flanșelor non-standard pentru a satisface nevoile de integrare ale echipamentelor speciale.
Certificare globală: respectă standardele ISO 9001, iar unele modele au trecut certificarea CE pentru a asigura conformitatea la export.
Răspuns rapid: bazându-ne pe lanțul de aprovizionare din Delta râului Yangtze, oferind servicii unice, de la selecție la post-vânzare.
